วิธีปรับขนาดระบบส่งจาระบีอัตโนมัติ

เบื่อหน่ายกับการเล่น “เดาสิว่าส่งเสียงดัง” กับเครื่องจักรของคุณ สงสัยว่าพวกเขาต้องการจาระบีเพิ่มหรือแค่ให้ความสนใจใช่ไหม? การตัดสินการหล่อลื่นที่ไม่ถูกต้องทำให้การบำรุงรักษาตามปกติกลายเป็นเกมทายผลที่มีเสียงดัง ยุ่งเหยิง และมีราคาแพง

เรียนรู้การกำหนดขนาดระบบส่งจาระบีอัตโนมัติของคุณอย่างถูกต้อง เพื่อให้ตลับลูกปืนทุกตัวได้รับการหล่อลื่นเพียงพอ โดยได้รับการสนับสนุนจากแนวทางที่เชื่อถือได้จากห้องปฏิบัติการพลังงานทดแทนแห่งชาติ.

🏽 ทำความเข้าใจองค์ประกอบสำคัญของระบบส่งจาระบีอัตโนมัติ

การกำหนดขนาดที่ถูกต้องเริ่มต้นด้วยการรู้แต่ละส่วนหลักของระบบ ความรู้ที่ชัดเจนเกี่ยวกับปั๊ม อุปกรณ์สูบจ่าย ไลน์ และตัวควบคุมช่วยให้คุณออกแบบการหล่อลื่นที่ปลอดภัยและมีประสิทธิภาพ

ใช้เส้นทางการไหลที่เรียบง่ายและชิ้นส่วนที่ผ่านการพิสูจน์แล้ว เพื่อให้ระบบอัตโนมัติของคุณส่งจาระบีในปริมาณที่เหมาะสมโดยสิ้นเปลืองหรือหยุดทำงานเพียงเล็กน้อย

1. หน่วยปั๊มกลาง

ปั๊มสร้างแรงดันของระบบและกักเก็บจาระบี เลือกความจุและแรงดันให้ตรงกับความยาวของเส้น เกรดจาระบี และจำนวนจุดหล่อลื่น

• ตรวจสอบปริมาณอ่างเก็บน้ำ
• ยืนยันระดับแรงดันสูงสุด
• จับคู่แรงดันไฟฟ้าและการควบคุม

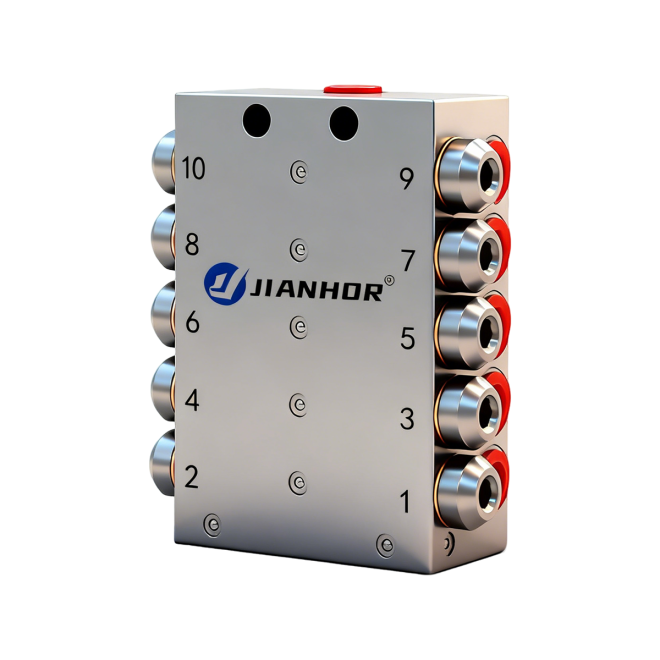

2. หัวฉีดสูบจ่ายและวาล์วแบ่ง

หัวฉีดและวาล์วแบ่งจะแยกจาระบีในปริมาณคงที่สำหรับตลับลูกปืนแต่ละตัว พวกมันยังคงไหลแม้ในขณะที่แรงดันต้านกลับเปลี่ยนแปลง

3. ท่อจำหน่ายและสายยาง

ท่อและท่อส่งจาระบีจากปั๊มไปยังแต่ละจุด เส้นผ่านศูนย์กลางและความยาวที่ถูกต้องช่วยลดการสูญเสียแรงดันและทำให้การส่งมอบคงที่

• ใช้สายหลักสั้นๆ เมื่อเป็นไปได้
• ลดการโค้งงอที่แหลมคม
• ปกป้องท่อจากการกระแทกและความร้อน

4. ตัวควบคุมและอุปกรณ์ตรวจสอบ

ตัวควบคุมอิเล็กทรอนิกส์ตั้งเวลารอบการทำงานและตรวจสอบสัญญาณเตือน สวิตช์แรงดันและตัวแสดงรอบการซักยืนยันว่าทุกจุดเห็นจาระบีในแต่ละรอบ

• รอบเวลาของโปรแกรม
• บันทึกประวัติข้อผิดพลาด
• ลิงก์ไปยัง PLC ของโรงงาน หากจำเป็น

📏 การคำนวณข้อกำหนดปริมาณจาระบีสำหรับอุปกรณ์ของคุณ

หากต้องการปรับขนาดระบบส่งจาระบีอัตโนมัติ ให้คำนวณความต้องการจาระบีรายวันก่อน ใช้ขนาดตลับลูกปืน ความเร็ว และรอบการทำงานเพื่อกำหนดปริมาตรพื้นฐาน

จากนั้นจึงปรับให้เหมาะกับสภาพแวดล้อมที่รุนแรง แรงกระแทก หรือสภาวะที่สกปรกมาก ซึ่งจะช่วยหลีกเลี่ยงทั้งภายใต้- และมากกว่า-การหล่อลื่น

1. กำหนดจุดหล่อลื่นทั้งหมด

แสดงรายการทิศทาง สไลด์ และเดือยทั้งหมด บันทึกสถานที่ ประเภท และเวลาทำการ นี่เป็นฐานสำหรับแผนปริมาณจาระบีทั้งหมดของคุณ

2. ประมาณการจาระบีต่อจุด

ใช้แผนภูมิ OEM หรือสูตรง่ายๆ โดยพิจารณาจากเส้นผ่านศูนย์กลางและความกว้างของตลับลูกปืน คูณปริมาณต่อ-ช็อตด้วยรอบรายวันเพื่อให้ได้ความต้องการรายวัน

• ปฏิบัติตามตาราง OEM เมื่อพร้อมใช้งาน
• เพิ่มสำหรับพื้นที่เปียกหรือมีฝุ่นมาก
• บันทึกสมมติฐานทั้งหมด

3. วิเคราะห์ความต้องการระบบทั้งหมด

รวมคะแนนการหล่อลื่นทั้งหมดเพื่อค้นหาจาระบีรายวันและต่อรอบทั้งหมด รูปนี้แนะนำขนาดปั๊มและความจุของอ่างเก็บน้ำ

4. ตรวจสอบช่วงเวลาการเติมเทียบกับขนาดอ่างเก็บน้ำ

แบ่งปริมาตรของอ่างเก็บน้ำตามความต้องการรายวันเพื่อค้นหาช่วงการเติม สำหรับพืชส่วนใหญ่ ตั้งเป้าไว้ 1-4 สัปดาห์ระหว่างการเติมแต่ละครั้ง

• ช่วงเวลาที่นานขึ้นจะช่วยลดแรงงาน
• นานเกินไปอาจทำให้จาระบีแก่ได้
• ปรับสมดุลเวลาทำงานและความสดใหม่

⏱️ การกำหนดช่วงเวลาการหล่อลื่นที่เหมาะสมที่สุดและอัตราเอาท์พุตของระบบ

ขนาดของระบบที่ดีจะเชื่อมโยงปริมาณจาระบีกับจังหวะเวลาที่ถูกต้อง การฉีดระยะสั้นและบ่อยครั้งจะทำให้ตลับลูกปืนเย็นลงและลดการชะล้างจาระบี

ปรับช่วงเวลาในขณะที่คุณตรวจสอบอุณหภูมิตลับลูกปืน การสั่นสะเทือน และสภาพจาระบีระหว่างการทำงานของระบบในช่วงแรก

1. ตั้งค่าช่วงฐานจากข้อมูล OEM

เริ่มต้นด้วยช่วงเวลา relube ที่แนะนำของผู้ผลิตอุปกรณ์ แปลงกำหนดเวลาแบบแมนนวลให้เป็นรอบอัตโนมัติที่เล็กลงและบ่อยขึ้นเพื่อการหล่อลื่นที่ราบรื่นยิ่งขึ้น

2. ละเอียด - ปรับแต่งโดยใช้สภาวะการทำงาน

ลดระยะเวลารอบสำหรับสถานที่ที่มีความเร็วสูง ร้อน หรือสกปรก ขยายระยะเวลาสำหรับชิ้นส่วนที่โหลดช้าและเบาโดยมีสภาพแวดล้อมที่มั่นคงและสะอาด

• ติดตามความร้อนที่เพิ่มขึ้น
• ระวังการรั่วไหล
• ปรับเป็นขั้นตอนเล็กๆ

3. จับคู่เอาท์พุตของปั๊มต่อรอบ

ตั้งค่าปั๊มให้ส่งเฉพาะจาระบีที่จำเป็นในแต่ละรอบ ใช้การตรวจสอบแรงดันของระบบและตัวบ่งชี้หัวฉีดเพื่อยืนยันเอาต์พุตจริง

🧮 การจับคู่ความจุของปั๊ม ความยาวเส้น และจำนวนจุดหล่อลื่น

เมื่อทราบปริมาตรและช่วงเวลาแล้ว ให้จับคู่ขนาดปั๊มกับรูปแบบการวางท่อและจำนวนจุด วิธีนี้จะหลีกเลี่ยงแรงดันต่ำและตลับลูกปืนที่อดอาหาร

วางแผนสำหรับการขยายในอนาคตโดยออกจากร้านอะไหล่และส่วนต่างของกำลังการผลิตปั๊ม

1. เลือกปั๊มและอ่างเก็บน้ำที่เหมาะสม

เลือกปั๊มที่เหมาะกับการไหลสูงสุดและแรงดันโดยมีความปลอดภัย หน่วยเช่นปั๊มหล่อลื่นไฟฟ้า DBT 8Lเหมาะกับระบบขนาดกลางหลายระบบ

2. ตรวจสอบการสูญเสียแรงดันของสายหลัก

ใช้ความยาวเส้น เส้นผ่านศูนย์กลาง และเกรดจาระบีเพื่อประเมินแรงดันตกคร่อม รักษาแรงดันที่หัวฉีดสุดท้ายให้สูงกว่าค่าการทำงานขั้นต่ำ

• เพิ่มขนาดเส้นหากขาดทุนสูง
• แบ่งการวิ่งระยะยาวออกเป็นโซน
• จำกัดการโค้งงอและข้อต่อทั้งหมด

3. คะแนนคงเหลือต่อโซน

จัดกลุ่มจุดหล่อลื่นตามระยะทางและน้ำหนักบรรทุก กำหนดท่อจ่ายหรือวาล์วแบ่งแยกแต่ละกลุ่มเพื่อให้กระแสน้ำสม่ำเสมอ

🏭 เมื่อมีข้อสงสัย ให้เลือกระบบที่เชื่อถือได้จาก JIANHOR

การกำหนดขนาดที่ถูกต้องจะง่ายขึ้นเมื่อคุณเริ่มต้นด้วยส่วนประกอบที่ผ่านการพิสูจน์แล้ว JIANHOR นำเสนอปั๊ม หัวฉีด และวาล์วที่สร้างขึ้นเพื่อเอาต์พุตที่เสถียรและทำซ้ำได้

ผสมและจับคู่โมดูลเพื่อให้พอดีกับเครื่องจักรขนาดเล็กหรือโรงงานขนาดใหญ่ - เครือข่ายกว้างพร้อมเส้นทางการอัพเกรดที่ชัดเจน

1. โซลูชั่นบูรณาการและปรับขนาดได้

ใช้ปั๊ม วาล์ว และตัวควบคุมที่ตรงกันจากแหล่งเดียวเพื่อลดความเสี่ยงในการออกแบบและลดความซับซ้อนของอะไหล่ การฝึกอบรม และเอกสารประกอบ

• อินเทอร์เฟซที่ได้มาตรฐาน
• ขยายตัวได้ง่าย
• ข้อมูลประสิทธิภาพที่สอดคล้องกัน

2. รองรับการปรับขนาดแอปพลิเคชัน

ผู้เชี่ยวชาญด้านการใช้งานสามารถช่วยตรวจสอบจุดหล่อลื่น รอบเวลา และโครงร่างได้ พวกเขาให้การตรวจสอบขนาดและข้อเสนอแนะก่อนที่คุณจะติดตั้ง

3. มุ่งเน้นไปที่ความน่าเชื่อถือในระยะยาว

วัสดุที่ทนทาน ทางเดินภายในที่สะอาด และการวินิจฉัยที่ชัดเจนช่วยลดเวลาหยุดทำงาน ระบบที่มีขนาดดีมักจะคืนทุนอย่างรวดเร็วผ่านความล้มเหลวที่น้อยลง

บทสรุป

การกำหนดขนาดระบบส่งจาระบีอัตโนมัติอย่างถูกต้องหมายถึงการจับคู่ปริมาตรจาระบี ระยะเวลา และความดันกับทุกจุดหล่อลื่น เริ่มต้นจากข้อมูลอุปกรณ์จริงและส่วนประกอบที่เรียบง่ายและผ่านการพิสูจน์แล้ว

ตรวจสอบพฤติกรรมของระบบหลังสตาร์ท-และค่อยๆ ปรับ ด้วยการออกแบบที่เหมาะสม คุณจะลดความล้มเหลว ลดการทำงานด้วยตนเอง และทำให้เครื่องจักรทำงานได้นานขึ้น

คำถามที่พบบ่อยเกี่ยวกับการส่งจาระบีอัตโนมัติ

1. ฉันจะรู้ได้อย่างไรว่าระบบอัตโนมัติของฉันมีขนาดที่ถูกต้อง?

ตลับลูกปืนควรทำงานที่อุณหภูมิคงที่โดยไม่มีเสียงดังรบกวน และคุณจะไม่เห็นว่าจาระบีขาดหรือรั่วไหลอย่างหนักรอบๆ ซีล

2. ฉันควรปรับช่วงเวลาการหล่อลื่นบ่อยแค่ไหน?

หลังจากเริ่มต้น-ตรวจสอบข้อมูลทุกสัปดาห์สำหรับเดือนแรก เมื่อมีเสถียรภาพแล้ว คุณอาจต้องการการเปลี่ยนแปลงเล็กๆ น้อยๆ ทุกๆ หกถึงสิบสองเดือนเท่านั้น

3. ฉันสามารถขยายระบบในภายหลังได้หรือไม่หากฉันเพิ่มเครื่องจักร?

ใช่. วางแผนกำลังการผลิตสำรองในสายส่งปั๊มและสายจ่าย ใช้พอร์ตหัวฉีดเพิ่มเติมหรือส่วนตัวแบ่งที่สงวนไว้สำหรับจุดในอนาคต

4. การหล่อลื่นอัตโนมัติคุ้มค่ากับอุปกรณ์ขนาดเล็กหรือไม่?

โดยเฉพาะอย่างยิ่งกับตลับลูกปืนที่เข้าถึงยากหรือตลับลูกปืนวิกฤต แม้แต่ระบบที่มีขนาดกะทัดรัดก็ช่วยลดการหล่อลื่นและเพิ่มความปลอดภัย
